大家在選購萬能材料試驗機時，配件也是不容忽視的，那麽今天小編就給大家介紹一下日本91视频試驗機生產的萬能材料試驗機所使用的引伸計，一起來學習下吧!

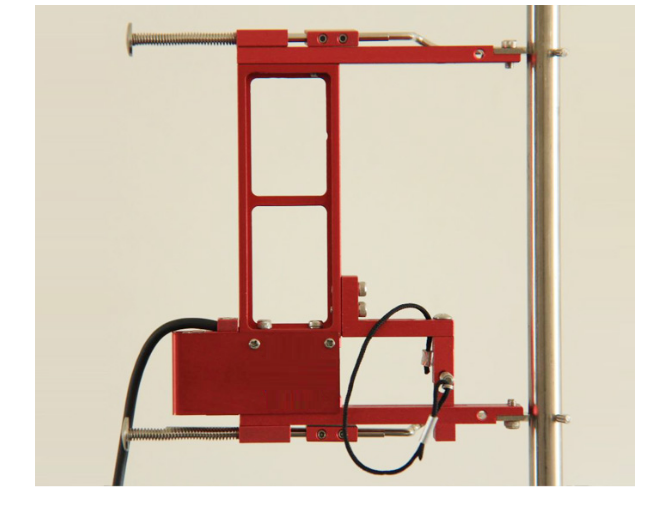

一、鋼筋連接殘餘變形引伸計 電子引伸計

1. 用途

鋼筋連接殘餘變形引伸計主要用於測量鋼筋套管連接的殘餘變形量，適用的鋼筋直徑範圍為 12mm 至40mm。也可用於測量試樣拉伸試驗時的軸向變形量。

該電子引伸計由兩隻對稱布置的變形傳感器和數字儀表組成。

左右兩隻對稱的引伸計通過彈簧片連接，裝夾方便快捷，對中性好，測量誤差小。

2. 技術參數

a) 標距：70mm~260mm

b) 最大測量變形量：5mm

c) 準確度等級：1 級

d) 最大適用試樣直徑：40mm

e) 使用溫度範圍：-10℃~+55℃

f) 電源電壓：交流 220V，50HZ

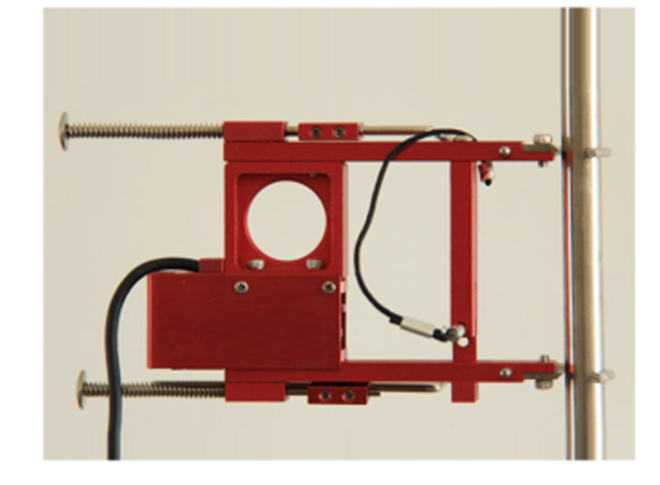

二、電子引伸計

CD50-10電子引伸計是一種可變標距平均值引伸計，主要用於測量鋼筋連接的殘餘變形量，適用的鋼筋直徑範圍為40mm及以下規格。也可用於測量試樣拉伸試驗時的軸向變形量。

該電子引伸計由兩隻對稱布置的變形傳感器和數字儀表組成。左右兩隻對稱的引伸計通過彈簧片連接，裝夾方便快捷，對中性好，測量誤差小。

技術參數

標距：50mm

最大測量變形量：10mm

激勵電壓：5V~10V

靈敏度：2mV/V

輸入阻抗：780Ω

輸出阻抗：350Ω

準確度等級：0.5級 1級

三、 CD-100-5電子引伸計

1、 用途

該引伸計是一種用於檢測材料變形量的電子傳感器。其能將試驗的變形量轉換成電信號輸入至材料試驗機的測控係統，測控係統將輸入的電信號放大、采樣、數字化處理後進行存儲、計算和顯示。

2、 技術參數

a) 標距：100mm

b) 最大測量變形量：10mm

c) 激勵電壓：5V-10V

d) 靈敏度：3mv/v

e) 輸入阻抗：780Ω

f) 輸出阻抗：350Ω

g) 使用溫度範圍：-10℃～+55℃

四、使用引伸計的注意事項：

1、引伸計安裝在試樣上時，應盡可能地使儀表的縱向對稱平麵與試樣軸線處在同一平麵內，不得使標距叉發生明顯的左右傾斜

2、試樣的實際變形，不允許超出引伸計的量程，否則引伸計就會損壞。

以上是關於引伸計三個產品種類的用途以及技術參數的相關內容介紹，希望對您有所幫助，如需了解更多試驗機相關內容，請持續關注小編!
