    首頁 >> 資訊 >> 杯突試驗機的實驗原理及其操作使用

    杯突試驗機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，還可實現用檢驗有色金屬板的各向異性。下麵就跟著小編一起來了解一下吧！

    杯突試驗機的實驗原理及其操作使用
        杯突試驗機試驗原理：
        所謂杯突試驗用於測定金屬板材和帶材的冷衝壓變形性能的試驗的儀器。將一個端部為球形的衝頭對著一個被夾緊在墊模和壓膜內的試樣進行衝壓形成一個凹痕，直到出現一條穿透裂紋，衝頭位移測得的凹痕深度即為試驗結果。即用一定規格的鋼球或球狀衝頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時衝頭壓入深度（mm），即為板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
        衝杯試驗是使薄板、帶材的圓片試樣壓緊於壓邊圈與衝模之間，在衝頭施加的衝力作用下，沿徑向產生延伸及彎曲塑性變形而一次拉延成圓柱杯，用來測定材料以製耳率為標誌的各向異性。

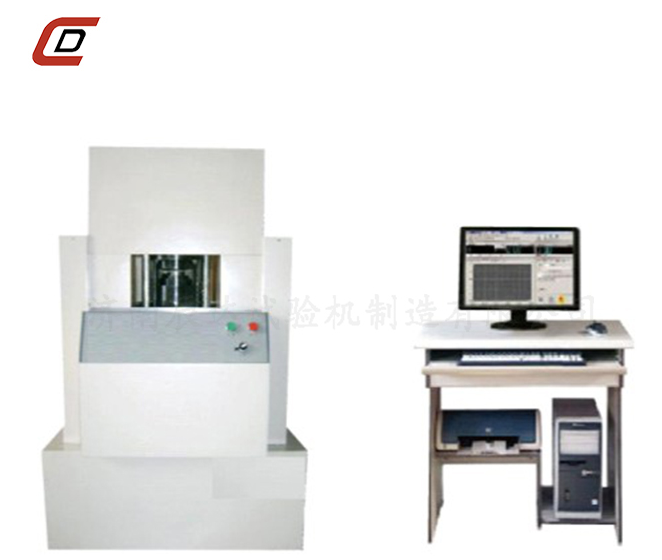

    微機控製杯突試驗機主要用於金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。

    杯突試驗機的實驗原理及其操作使用
        如何操作使用杯突試驗機
        1、先了解杯突試驗機的結構、原理和操作方法，了解各按鈕的作用；
        2、按下表選好杯突實驗模具並測量試樣寬度，厚度記錄入表，杯突實驗模具與試樣尺寸關係及試樣寬度、試樣厚度、衝頭直徑、上模孔徑、墊板孔徑等。
        3、裝好模具：
        把凹模裝在實驗機的凹模座上；把凸模座裝到中心活塞上，把壓邊圈放在壓邊活塞上，壓邊圈上的凸梗和壓邊活塞上的溝槽是壓邊圈的定位部分；
        4、試樣準備：
        杯突實驗隻適用於厚度0.2～2mm的金屬薄板，在BHB－80A上的杯突試樣毛坯為方形，寬度不大於90×90±1mm。試樣毛坯應平整無傷痕，邊緣不應有毛刺。
        5、把試樣清洗幹淨，在試樣與衝頭接觸的一麵和衝頭球麵上塗上潤滑油，把試樣放在壓邊圈上。
        壓邊圈上構成正方形的溝槽是試樣毛坯定位線，把試樣毛坯對線放置即可。
        6、把試驗機上的凹模座放置於模筒中。按下壓邊按鈕，調整壓邊液壓手柄，使壓邊液壓達到2.6MPa（壓邊力＝100±1.0KN）。
        7、按中心活塞上行按鈕，注意觀察試樣。
        當試樣圓頂附近出現有能夠透光的裂縫時，迅速停止中心活塞。
        擰動電液控製器上麵的旋鈕，使小電流表回零，能夠停止中心活塞。按下停止壓邊的按鈕，更為及時。
        8、按停脹形開關按鈕，起動抽油回程開關，按下模座升降開關，把模座升起，取出試件。
        9、重複步驟5～8，每種材料應做兩次以上實驗，將所得杯突深度的算術平均值，作為該材料的杯突深度值。
        10、實驗完畢後，將模具拆下。
        以上就是小編為大家分享的杯突試驗機的試驗原理及其操作使用，如果還想了解更多試驗機請關注本站會繼續為大家更新資訊。
